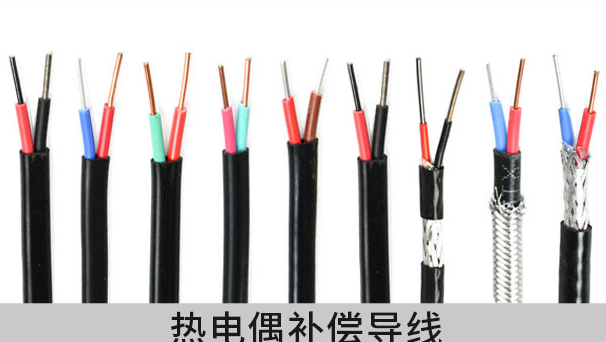

補償導(dǎo)線導(dǎo)體和絕緣顏色
作者：hbdq 添加時間：2023-12-21 10:56:56
補償號 線型號 | 配用熱電 偶的分度號 | 補償導(dǎo)線合金線 | 絕緣層 著色 | ||
正極 | 負極 | 正極 | 負極 | ||
SC | S(鉑銠10—鉑) | SPC(銅) | SNC(銅鎳) | 紅 | 綠 |
NC | N(鎳鉻硅—鎳硅) | NPC(鐵) | NNC(銅鎳) | 紅 | 黃 |
TC | T(銅—康銅) | TPC(銅) | TNC(銅鎳) | 紅 | 藍 |
KX | K(鎳鉻—鎳硅) | KPX(鎳鉻) | KNX(銅鎳) | 紅 | 黑 |
EX | E(鎳鉻—銅鎳) | EPX(鎳鉻) | ENX(銅鎳) | 紅 | 棕 |
JX | J(鐵—銅鎳) | JPX(鐵) | JNX(銅鎳) | 紅 | 紫 |
TX | T(銅—銅鎳) | TPX(銅) | TNX(銅鎳) | 紅 | 白 |
