扁電纜YGKFB-10KV-3*150+2*70
- 電 話：18855017299,13637026879
- 郵 箱：823213582@qq.com
產品描述

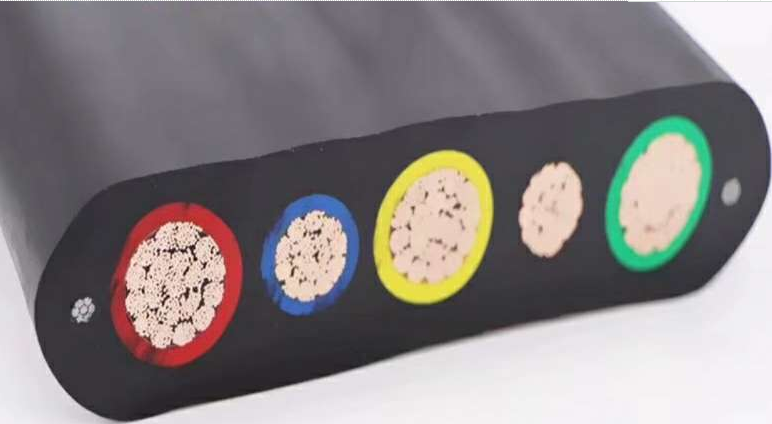

扁電纜YGKFB-10KV-3*150+2*70
一、產品特點及用途
扁電纜YGKFB-10KV-3*150+2*70適用于交流額定電壓6/10KV料場、碼頭的堆取料機及港機上變壓器連接用高壓扁平電纜，導體采用鍍錫軟芯結構，導體絕緣采用引進硅橡膠絕緣材料，電纜具有耐高溫、耐寒、耐油、耐腐蝕以及柔軟耐磨抗拉等特性，電纜可根據用戶需要設計編制加入多芯控制電纜及光纖通訊即制成高壓動力、多芯控制及光纖通訊組合扁平電纜。扁電纜YGKFB-10KV-3*150+2*70廣泛用于電力、冶金、石油化工、礦山、水泥、船舶工業、港口及移動設備制造等行業。
注：機上固定敷設軟電纜參照第1頁首要章首要節阻燃耐熱丁腈電力軟電纜及第59頁第三章首要節阻燃耐熱丁腈控制軟電纜。
二、產品執行標準：扁電纜YGKFB-10KV-3*150+2*70企業標準阻燃性能試驗執行GB12666.5-90規定
三、使用特性
1、交流額定電壓：U0/U 6/10KV；頭等工作溫度：180℃；很低環境溫度：固定敷設-60℃；
2、電纜安裝敷設溫度應不低于-25℃。
四、主要技術指標
1、成品電纜導體（R類）直流電阻符合GB3956規定；
2、20℃時絕緣電阻不小于50MΩ/KM；
3、成品電纜經受交流50HZ 15KV/5min電壓試驗不擊穿。
五、基本電纜規格及結構參數
型 號 | 名 稱 | 規 格 |
YGKFB-6KV | 移動設備卷筒用6KV高壓扁平電纜 | 3×16+3×16/3——3×95+3×16/3 |
4×16——4×70 | ||
3×16+1×10——3×95+1×35 | ||
YGKFB-6KV | 移動設備卷筒用加光纖通訊6KV高壓扁平電纜 | 3×16+3×16/3+6FO—— 3×70+3×16/3+6FO |
YGKFB-10KV | 移動設備卷筒用10KV高壓扁平電纜 | 3×16+3×16/3——3×95+3×16/3 |
4×16——4×70 | ||
3×16+1×10——3×95+1×35 | ||
YGKFB-10KV | 移動設備卷筒用加光纖通訊10KV高壓扁平電纜 | 3×16+3×16/3+6FO—— 3×70+3×16/3+6FO |
